科普小知识：电源适配器里的"高速公路收费站"——肖特基二极管


       当你给手机充电时，电源适配器里有个指甲盖大小的零件正以每秒上万次的频率工作着，它就是肖特基二极管。这个金属封装的小器件就像高速公路的智能收费站，决定着电能的通行效率。
       在适配器的开关电源中，肖特基二极管承担着"单向阀门"的重任。当内部高频变压器完成电压转换后，二极管要在百万分之一秒内快速导通，让电流流向手机电池，同时立即关闭防止逆流。普通整流管完成这个过程需要300纳秒，而肖特基二极管仅需10纳秒，这让它工作时几乎不会"卡顿"。
      肖特基二极管，也称为热载流子二极管，是一种基于金属-半导体结（M-S结）制造的二极管。其结构与普通二极管不同，使用单层薄金属键合到N型掺杂材料上，而不是普通的双层掺杂半导体材料。这种金属可以是贵金属（如铂、钨、金等），具体材料取决于厂商的配方。结的金属侧形成阳极，半导体侧形成阴极。在正向偏压时，肖特基二极管的最大正向压降通常在0.2至0.5伏特范围内，这种低正向压降特性使其在降低功率损耗方面非常有用，例如在反向电压保护电路中。

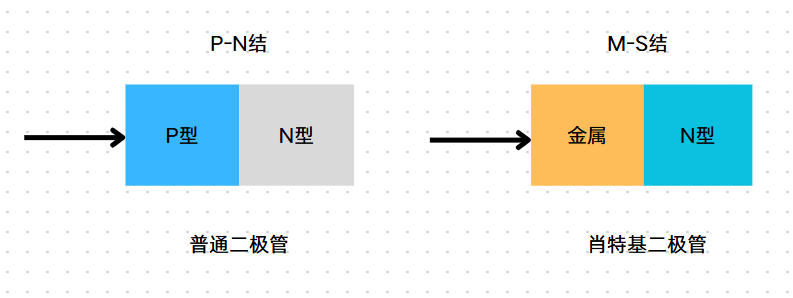

结构上与普通二极管区别：

       肖特基二极管的符号与普通二极管略有不同，通常用一个特殊的标记表示其金属-半导体结的特性。由于其基于金属-N型半导体结的物理结构，肖特基二极管具有低正向压降和极快的开关速度。

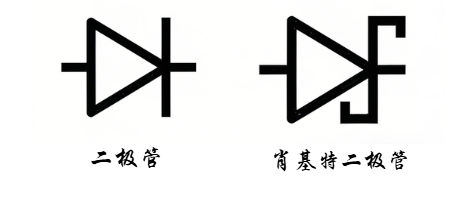

符号上与普通二极管区别：

       这个看似简单的零件其实暗藏玄机：它的金属层厚度要精确控制在0.3微米（相当于头发丝的1/200），半导体掺杂浓度误差不超过±5%。正是这些精密设计，才让我们充电时减少30%以上的能量损耗。下回充电时，不妨想想这个默默守护电能传输的"收费站"吧。
